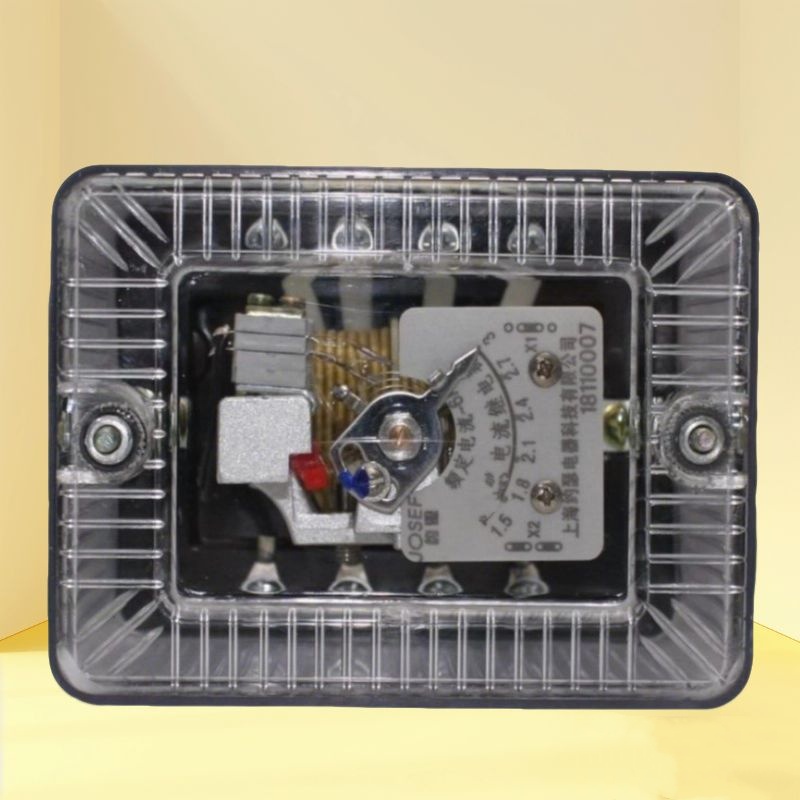

电流继电器DL-32 1.5-6A

【资料简介】

一、产品定位与核心功能

DL-32 1.5-6A 电流继电器属于电磁式瞬时动作保护装置，专为电机、变压器及输电线路的过负荷和短路保护设计，作为继电保护系统中的启动元件。其核心功能包括：

1. 过载保护：当电流超过整定值但未达到短路程度时，继电器快速响应，切断电路或触发报警，防止设备因长期过载损坏。

2. 短路保护：通过电磁系统瞬时动作，在短路电流达到整定值时立即切断电路，避免事故扩大。

3. 灵活整定：支持线圈串并联切换，整定范围覆盖1.5-6A，适配不同场景需求。

二、关键技术参数



参数类别	DL-32 1.5-6A规格
额定电流	1.5-6A（可调，通过线圈串并联实现）
动作特性	电磁式瞬时动作，无反时限特性
动作误差	每整定值动作误差≤±6%，确保动作准确性
返回系数	≥0.8（电流降至0.8倍整定值时可靠返回）
动作时间	1.1倍动作值时≤0.12s；2倍动作值时≤0.04s，快速响应故障
触点容量	电压≤250V，电流≤2A时：



• 直流电路（时间常数5ms）断开功率≤50W

• 交流电路断开功率≤250VA |
  | 功率消耗 | 最小整定值处线圈功耗≤20VA，降低能耗 |
  | 绝缘性能 | 绝缘电阻≥300MΩ（500V兆欧表测试）；耐压2kV/50Hz/1min无击穿 |
  | 环境适应性 | 工作温度-25℃至+55℃，湿度≤85%，适应恶劣工业环境 |
  | 机械寿命 | 电寿命500次，机械寿命5000次，长期运行稳定 |

三、核心优势与应用场景

1. 高可靠性设计

   • 电磁式结构：采用双线圈磁系统，用户可根据需求串并联调整整定值（如串联时整定范围1.5-3A，并联时3-6A），灵活适配不同负载。

   • 快速动作：1.1倍动作值时动作时间≤0.12s，2倍时≤0.04s，有效限制短路电流损害。

   • 抗干扰能力强：电磁式设计对暂态超越不敏感，适用于要求暂态特性稳定的线路。

2. 典型应用场景

   • 电机保护：监测电机电流，防止过载或短路导致绕组烧毁。

   • 变压器保护：二次侧过流时切断电源，保护绝缘和分接开关。

   • 输电线路保护：作为馈线或母线保护的启动元件，快速隔离故障段。

   • 工业自动化：与PLC或DCS系统配合，实现设备联锁保护。
