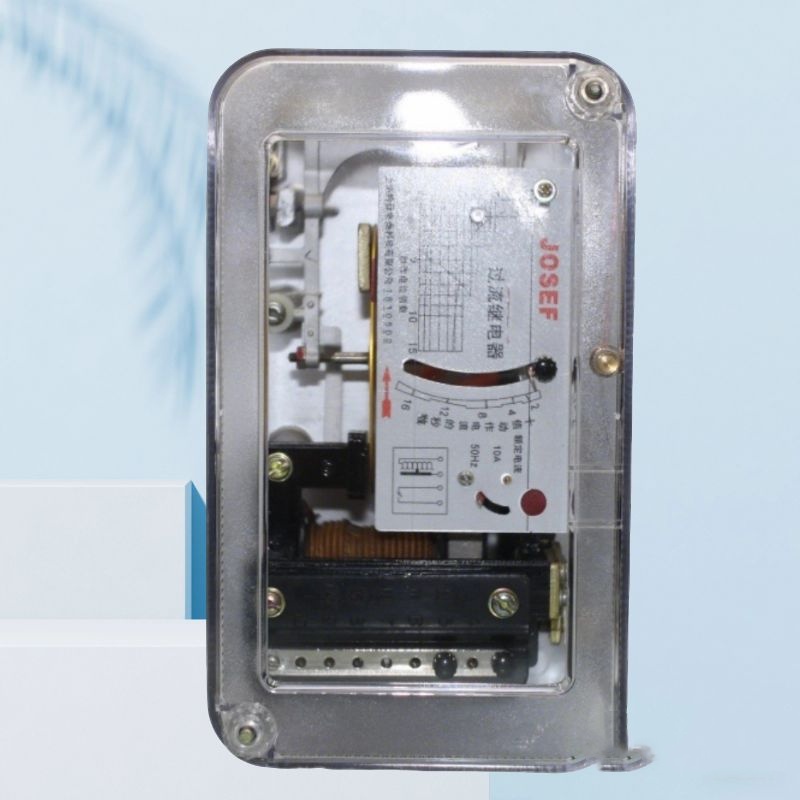

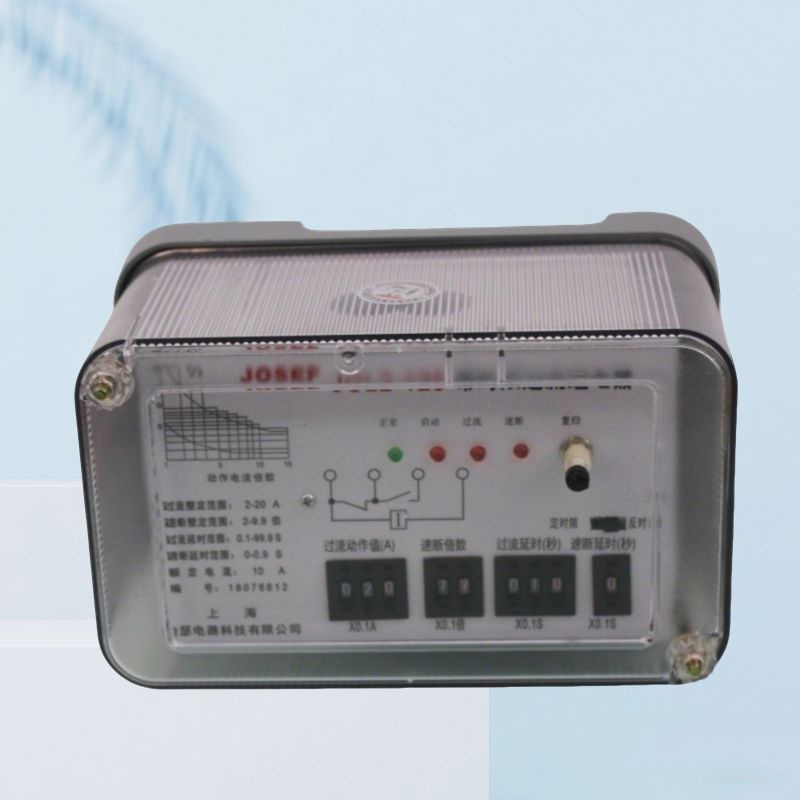

过流继电器GL-12 5A

【资料简介】

一、产品定位与核心功能

GL-12 5A 过流继电器属于反时限特性过流保护装置，专为电机、变压器及输配电系统设计，主要功能包括：

1. 过负荷保护：当电流超过额定值但未达到短路程度时，按反时限特性延时动作，避免设备因长期过载损坏。

2. 短路保护：通过电磁元件实现瞬时动作，快速切断短路电流，防止事故扩大。

3. 信号指示：配备动作信号牌，可手动复归，便于故障记录与排查。

二、关键技术参数



参数类别	GL-12 5A规格
额定电流	5A（适配电流互感器二次侧标准输出）
动作特性	反时限+瞬动复合式（感应式元件反时限，电磁式元件瞬动）
动作时间整定范围	2、4、8、12、16秒（对应不同过载倍数）
瞬动电流倍数	2-8倍可调（通过抽头调整电磁元件动作电流）
返回系数	≥0.85（电流降低后触点可靠返回）
触点容量	直流250V/0.5A（有感回路，τ=5ms），交流250V/2A（功率因数0.4）
功率消耗	≤15VA（动作时）
绝缘电阻	≥300MΩ（各电路与外壳间）
介质强度	2kV/50Hz（1分钟耐压测试）
环境适应性	-10℃~+50℃（工作温度），≤90%RH（湿度）



三、核心优势与应用场景

1. 高可靠性设计

   • 复合式工作原理：感应式元件通过圆盘转矩实现反时限延时，电磁式元件通过动铁吸合实现瞬动，双重保护机制适应不同故障类型。

   • 强力过渡转换主触点（GL-15/16型特性）：确保动作过程中电流互感器二次回路不开路，避免高压危险。

2. 灵活整定与调整

   • 动作电流调整：通过线圈抽头改变整定值，覆盖2-10A范围（级差0.1A）。

   • 时间特性调整：旋转倍流螺钉改变动铁与导磁体气隙，微调瞬动电流倍数。

3. 典型应用场景

   • 电机保护：监测电机电流，防止过载烧毁。

   • 变压器保护：二次侧过流时切断电源，保护设备绝缘。

   • 输电线路保护：配合电流互感器检测短路电流，快速隔离故障段。
