一、产品定位与核心功能

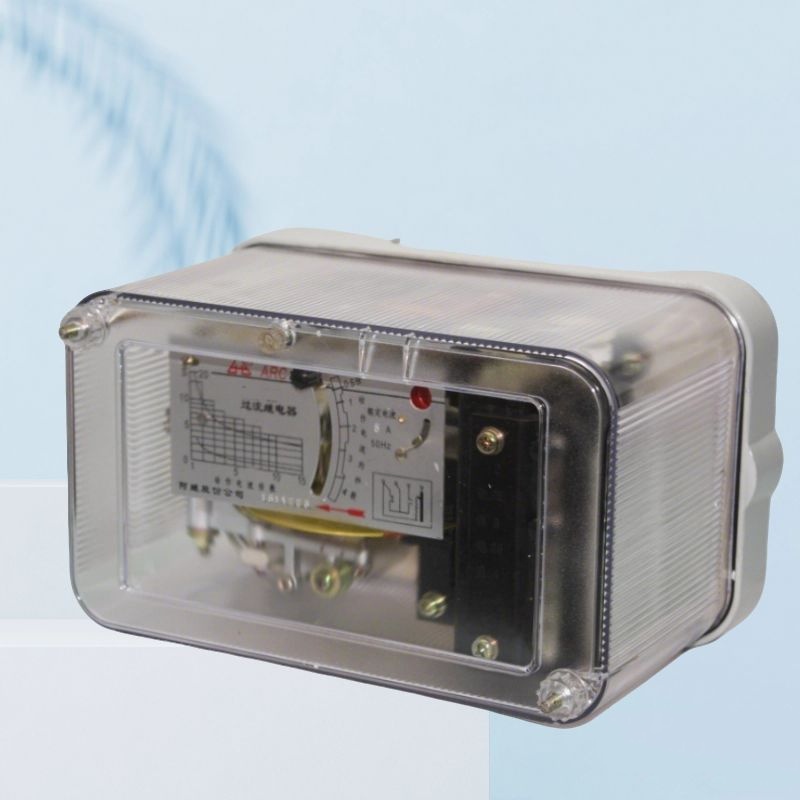

GL-12/10过流继电器属于GL-10系列反时限过流继电器，主要用于电机、变压器等主设备及输配电系统的继电保护回路中。其核心功能包括：

1. 过负荷与短路保护：当系统出现过负荷或短路故障时，继电器按预定时限动作，切除故障部分，保障设备及系统安全。

2. 反时限特性：动作时限与电流平方成反比，电流越大，动作越快（严重短路时快速保护；轻微过载时延时动作，避免误动）。

3. 瞬动功能：当电流超过某一倍数时，电磁元件瞬时动作，实现快速保护。

二、关键技术参数

参数类别	GL-12/10典型值
额定电流	10A
整定值范围	4A、5A、6A、7A、8A、9A、10A（可调整）
动作时间	反时限特性，整定值不同而变化（如2倍整定电流下动作时间约4秒）
瞬动电流倍数	根据型号和整定值而定（如2-8倍）
返回系数	≥0.85
功率消耗	≤15VA（整定电流时）
触点性能	动合主触点：250V下接通5A（直流/交流）；直流有感回路（τ=5ms）下断开0.5A/50W；交流回路（cosφ=0.4）下断开2A/250VA
触点形式	一付动合主触点（或定制动断触点），兼具反时限与瞬动功能
外形与安装	凸出式固定接线壳体，支持板前/板后接线，重量约4kg

三、产品优势分析

1. 高可靠性设计

• 复合式工作原理：结合感应式（反时限）和电磁式（瞬动）元件，适应不同故障场景。

• 强力过度转换主触点（部分型号）：确保CT二次回路不开路，提升动作稳定性。

• 信号指示功能：主触点动作信号牌可手动返回，无需拆卸外壳。

2. 灵活的调整方式

• 抽头调整：通过线圈抽头改变感应元件与电磁元件的动作电流。

• 倍流螺钉：调整动铁与电磁铁气隙，微调电磁元件动作电流。

3. 适应恶劣环境

• 外壳材料：聚碳酸酯，抗老化、耐高温/低温，替代易碎有机玻璃。

• 防护等级：满足工业环境需求，减少粉尘、湿气影响。
