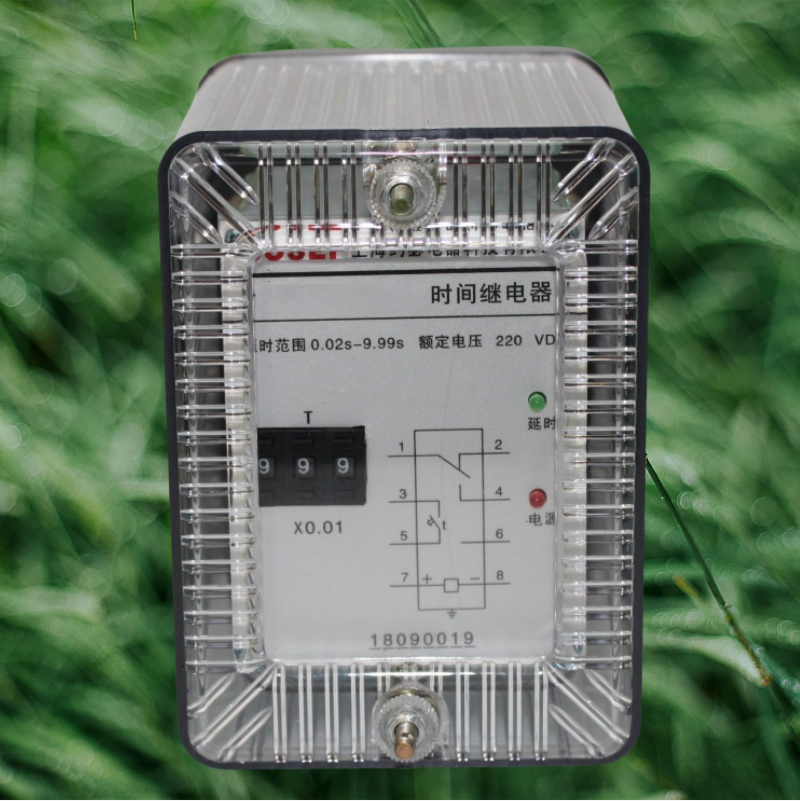

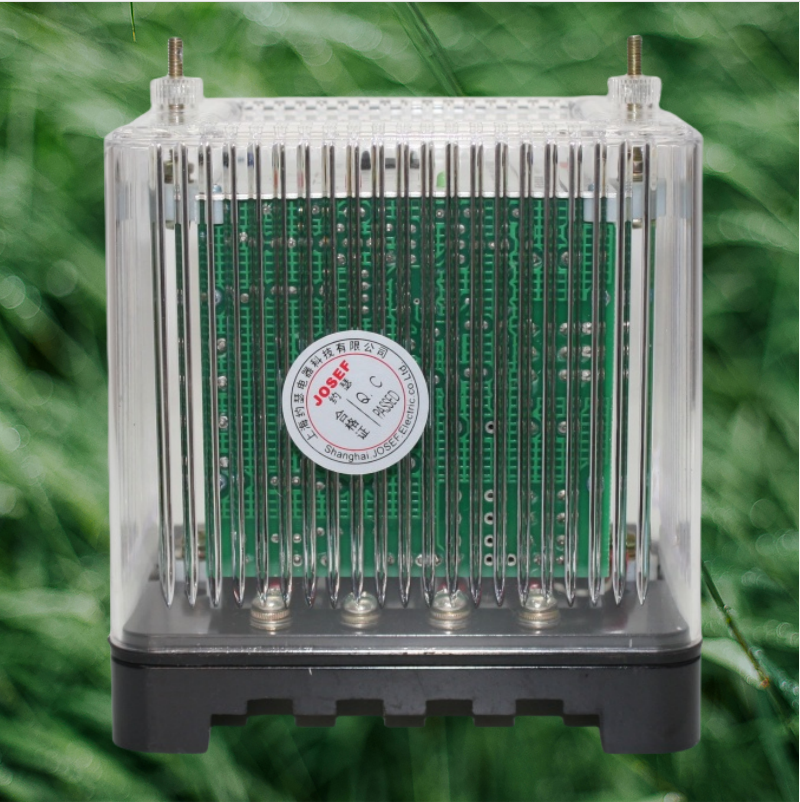

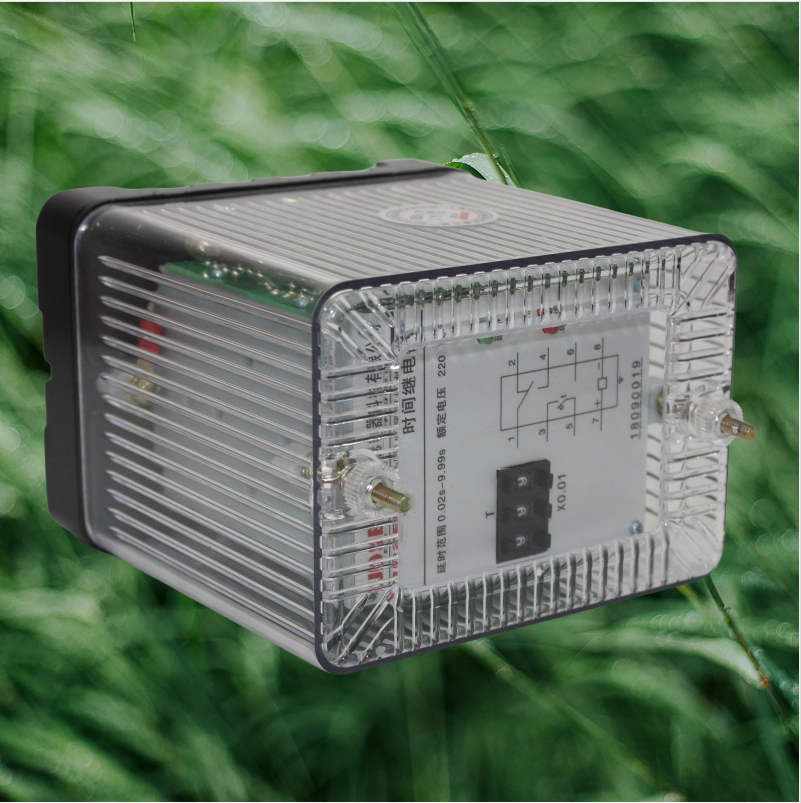

JOSEF约瑟 SSJ-78AD/K大功率时间继电器; 灵敏度高，耐磨

【资料简介】

一、产品定位与核心优势

SSJ-78AD/K 是 JOSEF 约瑟品牌推出的 大功率时间继电器，专为电力、冶金、核电等高要求场景设计，具备以下核心优势：

1. 大功率负载能力

• 触点容量达 250V/5A，可直接驱动接触器、电磁阀等大功率负载，减少中间环节，提升系统可靠性。

2. 高精度与宽延时范围

• 延时范围覆盖 0.1S~99.9M（部分型号支持 0.1S~600S），满足不同场景的时序控制需求。

• 采用进口 CMOS 集成电路与石英晶体振荡器，动作时间准确，误差控制在 ≤1%整定值（典型值）。

3. 抗干扰与稳定性

• 适用于复杂电磁环境（如核电厂、冶金车间），具备 强抗干扰能力，确保动作可靠性。

• 工作温度范围 -25℃~+65℃，适应恶劣工况。

二、技术参数与性能指标

参数	SSJ-78AD/K 规格
额定电压	DC24V/48V/110V/220V；AC110V/220V/380V（交直流通用）
延时类型	通电延时（部分型号支持断电延时）
触点形式	一开一闭（1NO+1NC）
触点容量	DC250V/5A（感性负载 50W，阻性负载 150W） AC250V/5A（功率因数 0.4 时 1200VA）
绝缘电阻	≥300MΩ（500V 兆欧表测量）
绝缘耐压	引出端子对外壳：2kV/50Hz/1 分钟 同组触点间：1kV/50Hz/1 分钟
电气寿命	额定负荷下 10 万次操作
机械寿命	空载状态下 300 万次操作
安装方式	35mm 标准导轨安装（卡轨式）
外形尺寸	62×80×79.5mm（标准 DIN 导轨尺寸）
重量	约 0.5kg

三、典型应用场景

1. 电力保护与控制

• 在断路器分合闸、重合闸回路中，提供精确延时，防止误动作。

• 配合差动保护、距离保护等装置，实现级差配合，提升保护选择性。

2. 冶金与重工业

• 控制电炉、轧机等设备的时序动作，避免机械冲击。

• 协调多台电机启动，平衡电网负荷。

3. 核电与新能源

• 核电厂安全级回路中，确保关键设备按预设时序动作。

• 光伏逆变器、风电变流器等系统中，控制功率模块投切时序。

4. 自动化生产线

• 输送带、机械臂等设备的同步控制，提升生产效率。

• 物料分拣系统中，延时触发传感器或执行器。

SSJ-78D、79D系列大功率时间继电器

SSJ-78AD大功率时间继电器；

SSJ-78BD大功率时间继电器；

SSJ-78CD大功率时间继电器；

SSJ-78AD/K大功率时间继电器;

SSJ-78BD/K大功率时间继电器;

SSJ-78CD/K大功率时间继电器;

SSJ-78AD/T1大功率时间继电器；

SSJ-78BD/T1大功率时间继电器；

SSJ-78CD/T1大功率时间继电器；

SSJ-78AD/T2大功率时间继电器;

SSJ-78BD/T2大功率时间继电器;

SSJ-78CD/T2大功率时间继电器;

SSJ-79AD大功率时间继电器;

SSJ-79BD大功率时间继电器；

SSJ-79CD大功率时间继电器；

SSJ-79AD/K大功率时间继电器;

SSJ-79BD/K大功率时间继电器;

SSJ-79CD/K大功率时间继电器;

SSJ-79AD/T1大功率时间继电器；
