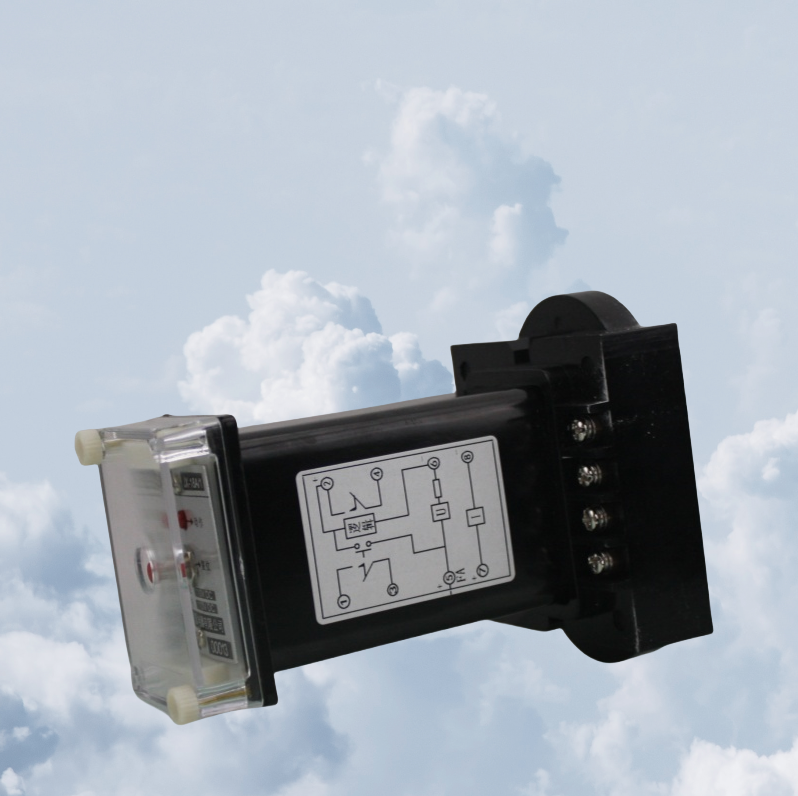

JOSEF约瑟 维护简单 微电流闪光继电器 JX-4A DC110V 板前接线

一、产品定位与核心功能

JX-4A DC110V 闪光继电器属于信号回路专用继电器，主要用于电力系统、工业自动化及交通信号等领域。其核心功能为：

• 闪光信号控制：电源接通后，通过周期性接通/断开触点，使受控灯光（如信号灯、指示灯）发出闪光信号，用于故障报警、状态指示或设备联动。

• 宽电压适应性：支持直流电压 DC24V、48V、110V、220V，满足不同电压等级系统需求。

• 低功耗设计：功率消耗≤1W，节能且减少系统负担。

二、关键技术参数

1. 额定参数

• 直流额定电压：DC24V、48V、110V、220V（用户需根据系统电压选择对应型号）。

• 动作值：≤60%额定电压（如DC110V时，动作电压≤66V），最小动作电流 8mA，确保低电流下可靠触发。

2. 闪光特性

• 慢闪：1±0.1次/分钟（适用于低频警示场景）。

• 中频：60±5次/分钟（常规报警频率）。

• 快闪：120±10次/分钟（紧急状态警示）。

• 闪光频率：

• 负载能力：最大负载电流 2A，可驱动LED灯、小型继电器等负载。

3. 绝缘与耐压

• 介质强度：带电端子对外壳耐压 2000V（50Hz/1分钟），确保高压环境下的绝缘可靠性。

• 绝缘电阻：≥10MΩ（500V兆欧表测试），防止漏电风险。

4. 环境适应性

• 温度范围：-15℃~55℃（存储温度-25℃~+70℃），适应严苛工业环境。

• 湿度：≤90%RH（无凝露），防尘防雾设计。

5. 机械特性

• 安装方式：板前接线（HK-1壳体），兼容标准配电柜。

• 接线方式：端子排接线，简化施工流程。

三、设计特点与优势

1. 高可靠性

• 采用静态集成电路设计，无机械触点磨损，寿命长达10万次以上。

• 抗干扰能力强（周围磁场强度＜0.5mT），避免误动作。

2. 灵活整定

• 闪光频率可通过内部拨码开关或外部接线调整，满足不同场景需求。

• 支持多电压等级，无需额外配置电压转换装置。

3. 安全防护

• 密封外壳设计，防止导电气体、腐蚀性气体侵入。

• 符合IEC 60255、GB/T 14598等国际/国家标准，通过型式试验验证。
