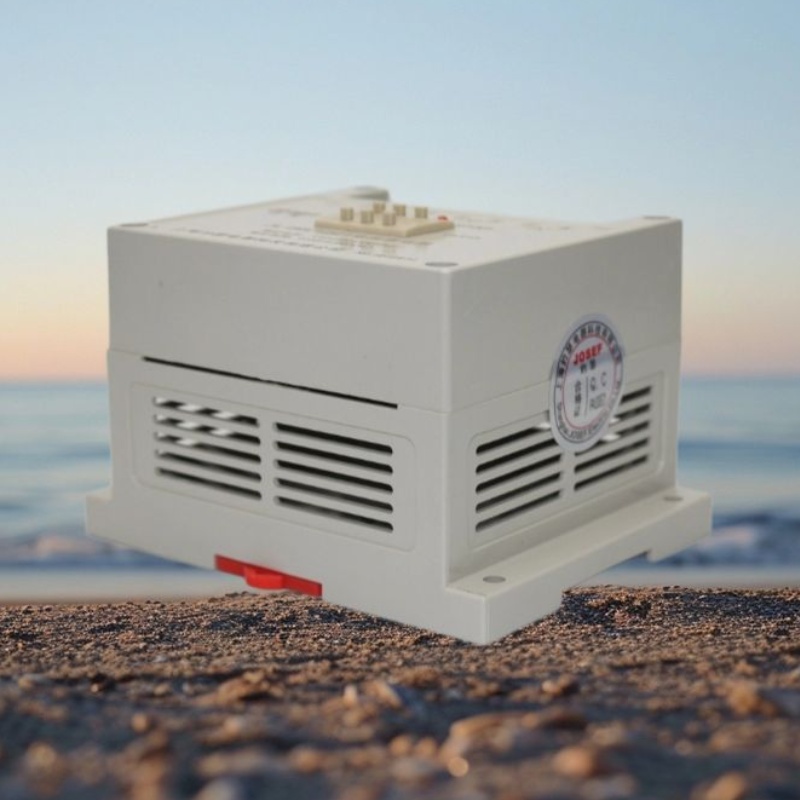

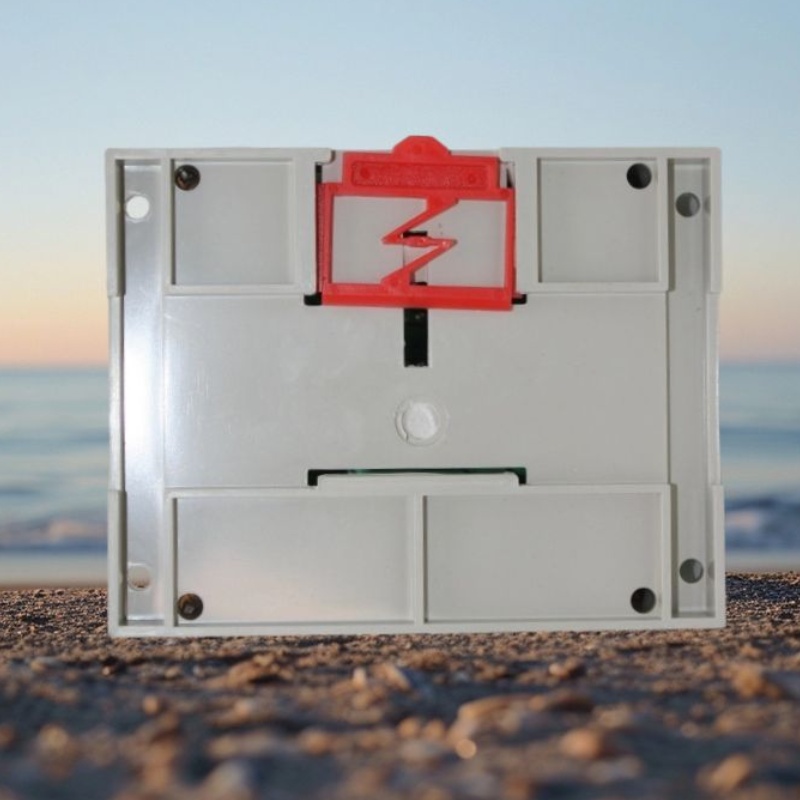

电流继电器 JL-8B/12 DC220V 0.1-99.9AAC JOSEF约瑟 精度高，可靠耐磨

一、核心参数

1. 额定电压：DC220V（直流辅助电源），适用于需要稳定直流供电的场景。

2. 整定范围：0.1-99.9AAC（交流电流），覆盖从微小电流到较大电流的保护需求，无需额外辅助电源即可实现宽范围整定。

3. 动作时间：

• 1.2倍整定电流下动作时间≤25ms。

• 2倍整定电流下动作时间≤20ms。

4. 返回系数：

• 过电流继电器：0.90-0.97，确保故障切除后迅速恢复，减少系统停机时间。

• 欠电流继电器：1.05-1.15（如适用）。

5. 功耗：

• 动作时功耗≤5W。

• 不动作时功耗≤4W，降低运行发热，延长设备寿命。

二、功能特性

1. 高精度保护：采用CMOS集成电路进行运算和比较，电流整定误差≤5%，满足精确保护需求。

2. 宽整定范围：支持0.1-99.9AAC多档调节，适配不同负载需求，无需更换继电器即可调整保护阈值。

3. 快速响应：动作时间短，1.2倍整定电流下≤25ms，2倍整定电流下≤20ms，有效限制故障扩大。

4. 高可靠性触点：

• 触点容量：电压≤250V时，连续接通电流5A。

• 直流电路（时间常数5ms±0.75ms）中可断开30W。

• 交流电路（功率因数0.4±0.1）中可分断250VA，支持大电流和功率负载。

5. 直观整定：通过数字式拨轮开关设定参数，操作简便，减少人为误差。

6. 信号指示：配备动作指示灯，便于故障排查与状态监控。

三、应用场景

1. 电力系统保护：

• 用于发电机、变压器、输变电线路的交流回路过负荷或短路保护。

• 作为启动元件，给出报警信号或切除故障，保障设备安全运行。

2. 工业自动化：

• 配合PLC或DCS系统，实现自动化控制中的电流监测与保护。

• 适用于电机、压缩机等设备的过载保护。

3. 能源管理：

• 用于电能计量系统，监测电流异常，优化能源分配。
