宽量程高精度双标准！SG-220在线检重秤技术说明书

2025年12月01日 08:51:24人气：13来源：上海实干实业有限公司

一、产品概述

SG-220在线检重秤是上海实干实业有限公司针对中小包装行业“多规格适配难、剔除破损率高、换产效率低”三大痛点研发的工业级检测装备。通过“5-1500g超宽量程覆盖+0.1g高精度检测+推板/翻板双剔除系统”的核心创新，实现“一机替代多机”的全场景适配能力。设备整机采用SUS304不锈钢打造，搭载7英寸智能触控系统，可无缝接入食品、日化、电子、制药等中小包装生产线，实现100%全检替代人工抽检，有效降低设备投入成本与产品损耗率，符合食品级卫生标准与工业级稳定运行要求，是多品类生产企业智能质控的核心装备。

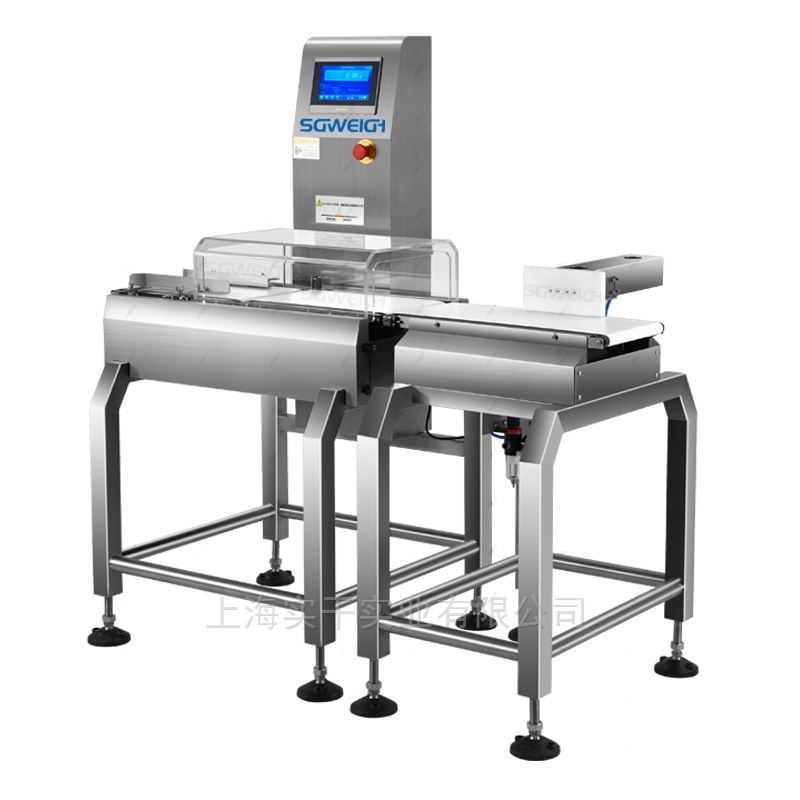

在线检重秤

二、核心技术参数

参数类别	技术规格	技术特性说明
设备型号	SG-220	中小包装多用途定型型号
分选范围	5-1500g	覆盖微型元件至大包装产品全重量区间
分度值	0.1g	动态检测精度±0.2g，满足高精度质控需求
产品尺寸兼容	长≤300mm、宽≤220mm、高3-200mm	适配主流中小包装尺寸，支持非标定制
操作方式	7寸触摸式操作	工业级防油污触控屏，分辨率800×480
剔除方式	推板剔除/翻板剔除	双模式切换，适配易碎/硬质不同形态产品
机器结构	不锈钢（SUS304）	机身厚度1.2mm，防腐蚀抛光处理，IP54防护
台面规格	407mm×220mm	加宽台面设计，适配多规格产品平稳输送
皮带离地高度	750±50mm（可定制）	适配不同生产线布局，无需额外垫高
电源功率	220V 50-60HZ、约100W	通用单相电供电，连续运行24小时耗电2.4度
选配功能	三色报警灯	不合格品实时声光预警，响应效率提升50%

三、系统核心架构

3.1 称重检测模块：宽域精准核心

搭载自主研发的C3级高精度电阻应变式传感器，额定载荷2000g，综合精度0.01级，配合24位高精度AD转换器与500Hz高频采样技术，可精准捕捉5g微型产品至1500g大包装产品的重量变化。系统内置两大核心算法：一是动态滤波算法，通过实时分析输送带运行频率（0-30Hz），自动调节滤波参数，有效抵消生产线±0.5mm/s的振动干扰；二是智能量程适配算法，根据产品重量自动切换检测量程段，5-50g轻载段采用高精度模式，50-1500g重载段采用稳定模式，确保全量程范围内精度一致性。传感器采用全密封封装设计，防护等级IP67，可耐受潮湿、粉尘环境侵蚀。

3.2 分选执行模块：双模式防破损核心

创新集成推板与翻板双剔除机构，实现“一键切换、精准适配”：①推板剔除系统采用高速气缸驱动，推力1000N，响应时间≤0.3秒，适配日化瓶、五金件等硬质产品，剔除准确率≥99.8%；②翻板剔除系统采用伺服电机驱动，翻板角度0-90°无级调节，翻转速度可根据产品重量精准控制，针对饼干、巧克力等易碎品，通过平稳翻转避免碰撞，破损率降至0.3%以下。系统配备双光电对射传感器，实现产品双重定位，避免因输送偏移导致的漏剔或误剔，检测到不合格品后，信号传输延迟≤0.1秒，确保剔除动作精准同步。

3.3 智能控制模块：高效操作核心

搭载工业级ARM Cortex-A9处理器，运算速度1GHz，支持多任务并行处理。7英寸触摸屏采用康宁防刮玻璃面板，表面覆防油污纳米涂层，可耐受酒精擦拭清洁。操作界面分为“参数设置、运行监控、数据查询、系统维护”四大功能区，支持汉语、英文双语言切换。核心亮点包括：①50组产品参数存储，预设不同规格产品的重量标准值、偏差范围、剔除模式等参数，换产时一键调取，换产时间≤3分钟；②10万条检测数据存储，可按日期、产品型号分类查询，支持Excel格式导出，包含检测时间、重量值、合格率等信息，满足质量追溯与审计需求；③故障自诊断功能，实时监测传感器、气缸、输送带状态，异常时通过声光报警提示并显示故障代码，降低运维难度。

3.4 机械结构模块：稳定耐用核心

整机采用SUS304不锈钢一体成型，机身框架经焊接机器人无缝焊接，关键承重部位采用加强筋设计，整机重量约80KG，运行时振幅≤0.1mm，确保检测稳定性。台面配备食品级聚氨酯输送带，厚度2mm，表面纹路深度1mm，摩擦系数≥0.7，可有效防止产品输送打滑。皮带离地高度750±50mm，支持根据生产线高度定制（范围600-900mm），无需额外改造车间布局即可快速安装。设备底部配备可调节地脚螺栓，方便水平校准，适配不同平整度地面。

在线检重秤

四、安装与调试规范

4.1 安装环境要求

场地要求：地面平整度≤0.3mm/m，承重能力≥300kg/㎡，设备周围预留≥1m操作空间；
环境条件：温度0-40℃，相对湿度30%-90%（无凝露），无强电磁干扰、无腐蚀性气体；
电源配置：220V单相电供电，独立空气开关（≥5A），接地电阻≤4Ω，建议配备500W稳压器；
气源要求：如使用推板剔除，需提供清洁压缩空气，压力0.5-0.7MPa，配备油水分离器。

4.2 标准调试流程

水平校准：使用0.02mm/m精度水平仪，调整设备4个地脚螺栓，确保台面水平度≤0.2mm/m；
机械检查：手动测试推板/翻板动作是否灵活，输送带运行是否顺畅，无跑偏卡顿；
电气自检：接通电源，启动设备执行开机自检，确认传感器、触摸屏、剔除系统均显示“正常”；
精度标定：采用标准砝码（5g、100g、500g、1500g）进行四点标定，进入“标定模式”依次放置砝码，系统自动记录校准数据；
负载测试：分别用5g、500g、1500g标准测试件各运行100次，验证检测精度≤±0.2g，剔除准确率100%后，方可投入正式生产。

在线检重秤

五、典型应用场景

5.1 食品行业

适配10g小包装糖果、50g坚果、500g烘焙原料、1200g礼盒食品等多规格检测。翻板剔除模式针对饼干、巧克力等易碎品，破损率从传统设备的8%降至0.2%；加宽台面适配不规则形状食品包装，避免输送卡顿。上海某食品企业应用案例：一台SG-220替代原有3台专用检重设备，设备投入成本降低60%，年减少产品破损损失超15万元，换产效率提升70%，多品类生产线利用率提高25%。

5.2 日化行业

用于50g护手霜、200g洗发水、1000g洗衣液等中小包装装量检测。推板剔除系统精准分离装量偏差超1g的不合格品，SUS304不锈钢机身耐受酒精、次氯酸钠等消毒剂清洁，符合日化行业卫生要求。某日化企业应用反馈：全检模式替代人工抽检后，装量不合格投诉率从5.2%降至0.3%，质量追溯报告一键导出，顺利通过商超供应链审核。

5.3 电子行业

检测5g芯片托盘、50g连接器包装、500g电源适配器等产品，0.1g高精度可精准识别元器件漏装、少装问题。智能量程适配算法在检测5g微型元件时精度达±0.1g，某电子厂商应用后，不良品流出率从4.5%降至0.6%，客户退货损失减少超50万元/年，生产线质检效率提升10倍。

5.4 制药行业

适配10g药粉包、100g中药饮片、800g保健品礼盒等包装检测，设备符合GMP卫生标准，输送带可拆卸清洗，避免交叉污染。检测数据存储功能满足药品质量追溯要求，某药企应用后，顺利通过飞行检查，全检效率较人工提升10倍，质检人员成本降低50%。

在线检重秤

六、操作与维护指南

6.1 标准操作流程

开机准备：检查电源、气源（推板模式）连接正常，清洁输送带表面杂物，开启总电源；
参数设置：在触摸屏“产品库”中调取当前检测产品参数，确认重量标准值、偏差范围、剔除模式等；
零点校准：点击“零点校准”按钮，设备自动完成空秤零点设定，确保显示“0.00g”；
运行检测：启动输送带，将产品匀速送入检测区域，设备自动完成称重、判断，不合格品按设定模式剔除；
关机流程：停止送料，待输送带无产品后点击“停机”，关闭电源气源，清洁设备表面。

6.2 分级维护要点

6.2.1 每日维护

清洁输送带表面及机身，去除残留物料、油污；
检查推板/翻板动作是否灵活，缓冲部件有无破损；
执行零点校准，验证空秤状态显示是否正常；
检查三色报警灯（选配）是否正常工作。

6.2.2 每周维护

用压缩空气清洁传感器检测区域，去除粉尘积垢；
检查气路系统（推板模式）密封性，排放油水分离器积水；
采用100g标准砝码验证检测精度，偏差超±0.2g时重新标定；
检查输送带张紧度，出现松弛时及时调整。

6.2.3 每月维护

拆卸输送带，清洁滚筒表面杂物，涂抹食品级润滑油；
对推板气缸/翻板伺服电机进行润滑保养；
检查机身不锈钢表面有无锈蚀，及时进行抛光处理；
备份设备参数与检测数据，避免数据丢失。

在线检重秤

七、核心技术优势

宽域精准协同：5-1500g超宽量程覆盖，0.1g高精度检测，智能量程适配算法确保全重量段精度一致性，一台设备替代3台传统专用设备，设备投入成本降低60%；
双剔除防破损：推板/翻板模式一键切换，针对易碎品破损率降至0.3%以下，硬质品剔除准确率≥99.8%，年减少产品损耗超15万元；
高效智能操作：50组参数存储+3分钟快速换产，双语言触控界面，新手1小时即可熟练操作，多品类生产线利用率提升25%；
工业级耐用性：SUS304不锈钢机身+IP54防护，耐受潮湿、粉尘、腐蚀环境，平均工作时间（MTBF）达12000小时，使用寿命超8年；
节能通用适配：100W低功率设计，年耗电仅216度，220V单相电通用，皮带高度可定制，无需改造生产线即可快速安装。

八、服务与支持体系

上海实干实业为SG-220在线检重秤提供全生命周期服务保障，确保设备稳定运行：

定制化安装：专业技术团队上门勘测场地，根据生产线布局提供定制化安装方案，完成设备固定、精度标定等一站式服务，确保4小时内投入使用；
质保承诺：整机质保12个月，核心部件（称重传感器、触摸屏、气缸/伺服电机）延长至24个月，质保期内免费更换故障部件并承担上门费用；
技术支持：全国7大服务中心联动，24小时技术支持热线响应，远程诊断响应时间≤1小时，地级市现场服务覆盖率100%，故障修复时间≤24小时；
培训服务：为操作人员提供1对1定制化培训，涵盖操作流程、精度标定、故障排查等内容，发放纸质手册与视频教程，考核合格后颁发操作证书；
增值服务：每季度上门巡检保养，提供免费软件升级服务，建立专属设备档案，跟踪运行状态并提供优化建议，延长设备使用寿命。

在线检重秤

九、结语

SG-220在线检重秤以“宽量程、高精度、双剔除、高耐用”为核心特质，精准契合中小包装行业多品类生产的质控需求。上海实干实业依托十余年动态称重技术积淀，通过传感器自主研发、算法优化与机械结构创新，使SG-220在性能上实现“全量程高精度”突破，同时通过本土化生产将成本控制在进口同类产品的50%，实现“高性能与高性价比”的平衡。

未来，公司将持续响应行业智能化升级需求，迭代融入AI视觉检测模块，实现“重量+外观缺陷”双重检测；开发工业互联网接口，支持设备运行数据与MES/ERP系统实时对接，为企业构建“检测-数据-追溯-优化”全流程智能质控体系提供核心支撑。以更多创新产品助力中小包装企业实现“提质、降本、增效”的核心目标，推动中国包装制造业向智能化、精细化方向高质量发展。

注：本说明书技术参数基于标准测试环境（温度20±5℃，湿度40%-60%RH，无振动干扰），实际性能可能因使用环境及产品特性略有差异，建议投产前进行现场测试验证。
